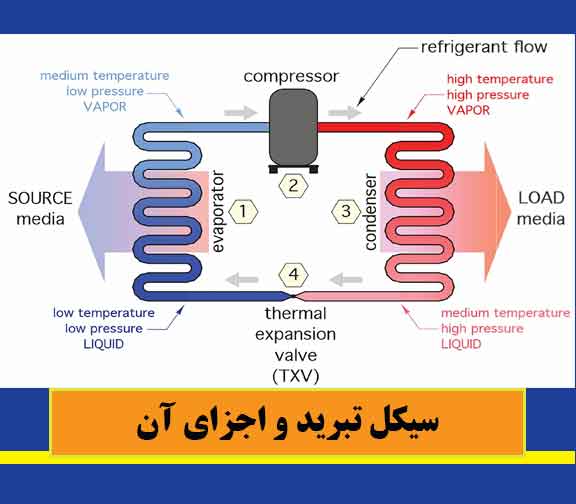

سیکل تبرید و اجزای آن
برای بسیاری سوال پیش میاید که سیکل تبرید و اجزای آن چیست؟ همه ما این تجربه را داشتهایم که در یک روز گرم به داخل مکانی قدم میگذارید و با موجی از هوای خنک استقبال میشوید. باید از چرخه تبرید بابت این آرامش تشکر کنید. اگرچه روشهای متعددی برای گرمایش و سرمایش وجود دارد، عملکرد پایه همگی یکسان است و در صنایع و فرآیندهای متعددی بهکار گرفته میشود. اما این چرخه چگونه کار میکند؟ این متن به این سؤال پاسخ میدهد و اجزای اصلی یک چرخه تبرید استاندارد و وظایف هر یک را توضیح میدهد.

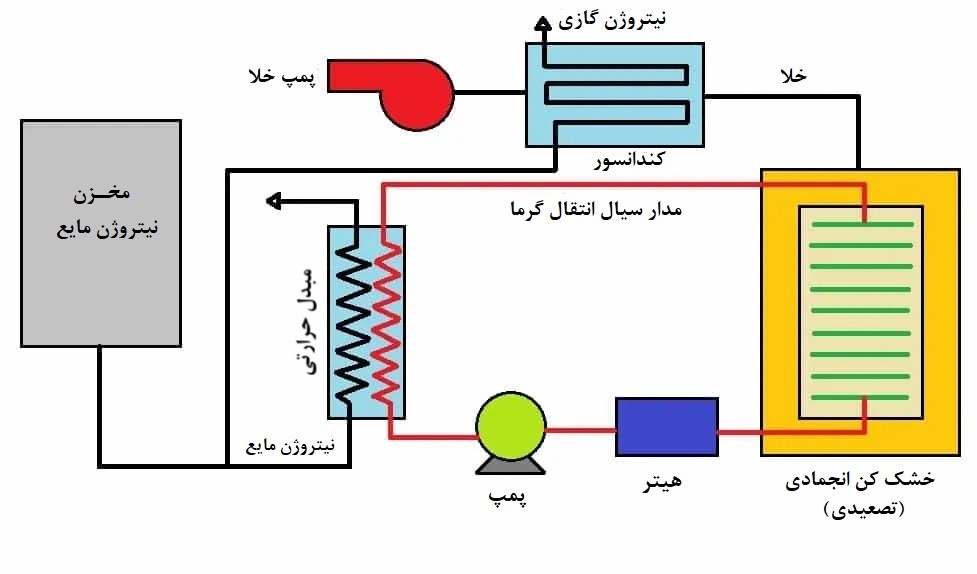

چرخه تبرید چیست؟
به بیان ساده، مأموریت چرخه تبرید جذب و دفع گرما است. همانطور که هر استاد سیستمهای HVAC تأکید میکند: «سرما تولید نمیشود؛ بلکه گرما از بین میرود». چرخه تبرید (که گاهی چرخه پمپ حرارتی نیز نامیده میشود) گرما را از ناحیهای که میخواهید خنک شود، دور میکند. این کار با تنظیم فشار سیال مبرد (مانند هوا، آب یا مبردهای مصنوعی) از طریق چرخهای شامل فشردهسازی و انبساط انجام میشود.

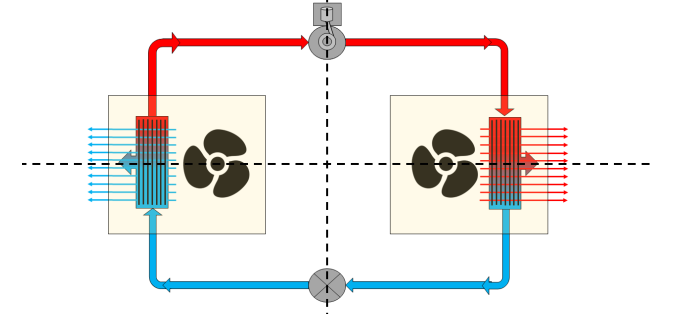

اجزای اصلی چرخه تبرید
چهار عنصر اساسی در چرخه تبرید استاندارد عبارتند از:
- کمپرسور
- کندانسور
- شیر انبساط
- اواپراتور
کمپرسور
کمپرسور اولین مرحله در چرخه تبرید است. این دستگاه فشار گاز مبرد را افزایش میدهد. مبرد به صورت گاز کمفشار و کمدما وارد کمپرسور شده و به صورت گاز پرفشار و پرحرارت از آن خارج میشود.

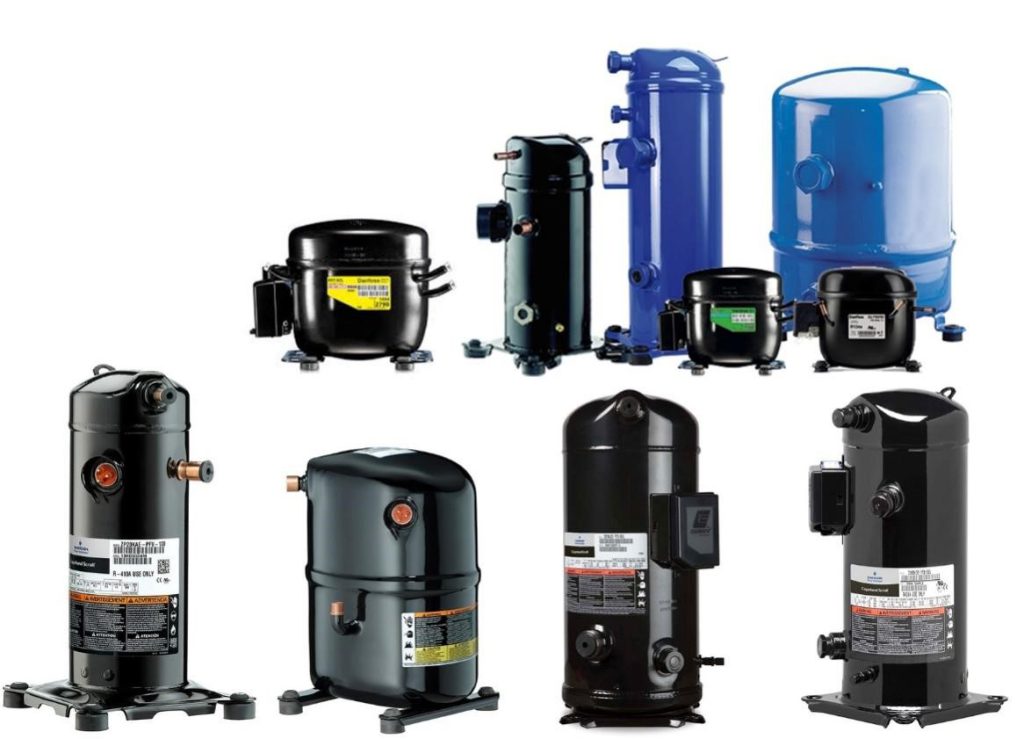

انواع کمپرسورها:
کمپرسورها میتوانند با استفاده از روشهای مکانیکی مختلف عمل فشردهسازی را انجام دهند. برخی از رایجترین انواع کمپرسورها در سیستمهای HVAC عبارتند از:
- کمپرسورهای رفت و برگشتی
- کمپرسورهای اسکرال
- کمپرسورهای روتاری

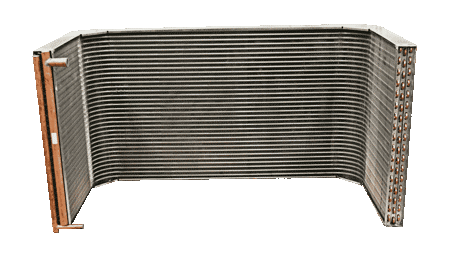

کندانسور
کندانسور یا کویل کندانسور، یکی از دو مبدل حرارتی در چرخه تبرید است. این بخش گرمای گاز مبرد پرحرارت و پرفشار خروجی از کمپرسور را جذب کرده و آن را تا حدی سرد میکند که مبرد به حالت مایع اشباع (تراکم) درآید.
پس از تراکم، مبرد به صورت مایعی پرفشار و کمدما در میآید و به شیر انبساط منتقل میشود.
شیر انبساط
شیرهای انبساط در انواع مختلفی طراحی میشوند که رایجترین آنها عبارتند از:
- اوریفیسهای ثابت
- شیرهای انبساط ترموستاتیکی (TXV)
- شیرهای انبساط الکترونیکی پیشرفته (EEV)
وظیفه اصلی این شیرها، ایجاد افت فشار در مبرد پس از خروج از کندانسور است. این کاهش فشار باعث میشود بخشی از مبرد به سرعت به جوش بیاید و مخلوطی دو فاز (مایع و گاز) ایجاد شود. این فرآیند به نام فلشینگ (Flashing) شناخته میشود و شرایط را برای عملکرد اواپراتور فراهم میکند.

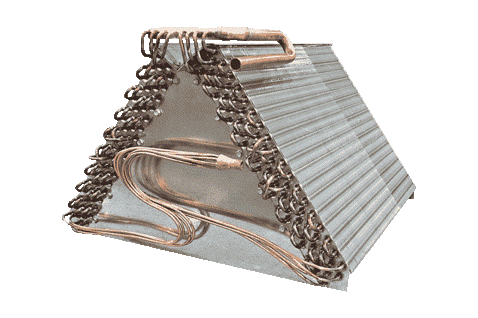

اواپراتور
اواپراتور دومین مبدل حرارتی در چرخه تبرید است و وظیفه اصلی آن جذب گرما است.
مبرد با دمای پایین و فشار کم وارد اواپراتور میشود. سپس یک فن، هوا را از روی پرههای اواپراتور عبور میدهد و گرمای هوا را جذب میکند. این گرما به مبرد منتقل شده و باعث خنک شدن هوای محیط میشود.
پس از این مرحله، مبرد به کمپرسور بازمیگردد و چرخه از ابتدا آغاز میشود.

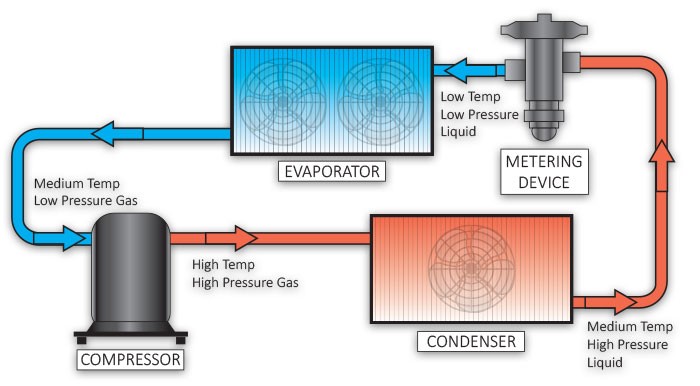

مراحل سیکل تبرید
- فشردهسازی (Compression)
- مبرد گازی در کمپرسور فشرده شده و فشار و دمای آن افزایش مییابد.
- تبادل گرما در کندانسور (Condensation)
- مبرد داغ و پرفشار وارد کندانسور میشود.
- گرمای خود را به محیط خارجی میدهد و به مایع تبدیل میشود.
- کاهش فشار (Expansion)
- مبرد مایع از طریق شیر انبساط عبور میکند و فشار و دمای آن کاهش مییابد.
- جذب گرما در اواپراتور (Evaporation)
- مبرد کمفشار و سرد وارد اواپراتور میشود و گرمای محیط داخلی را جذب میکند.
- در نتیجه، محیط خنک میشود و مبرد به گاز تبدیل میشود.
ویژگیها و مزایای سیکل تبرید
- کاربرد گسترده: در سیستمهای تهویه مطبوع، یخچالها، چیلرها و پمپهای حرارتی.
- بهرهوری بالا: امکان جابجایی گرما با مصرف انرژی کم.
- قابلیت استفاده در شرایط مختلف: از سرمایش عمیق (در صنایع) تا خنک کردن فضاهای کوچک.
انواع سیکل تبرید
- سیکل تراکمی بخار:
- رایجترین نوع سیکل تبرید.
- از مبردهای فشردهشونده استفاده میشود.
- سیکل جذبی:
- با استفاده از منبع حرارتی مانند گاز یا بخار، گرما را جذب و دفع میکند.
- معمولاً در چیلرهای جذبی کاربرد دارد.
- سیکل تبرید گاز:
- برای کاربردهایی که دماهای بسیار پایین نیاز دارند، مانند تجهیزات آزمایشگاهی.
- سیکل ترموالکتریک:
- از مواد نیمههادی برای انتقال گرما استفاده میکند.
- معمولاً در دستگاههای کوچک مانند یخچال خودرو کاربرد دارد.
کاربردهای سیکل تبرید
سیستمهایی که بر اساس سیکل تبرید کار میکنند، بهطور گسترده در صنایع مختلف برای گرمایش، سرمایش، و فرآیندهای حرارتی استفاده میشوند. این سیستمها شامل تجهیزات خانگی، صنعتی، و تجاری هستند. در ادامه انواع سیستمهایی که از سیکل تبرید استفاده میکنند آورده شده است:
1- سیستمهای سرمایشی و تهویه مطبوع (HVAC)
این سیستمها برای کنترل دما و رطوبت در فضاهای مسکونی، تجاری، و صنعتی طراحی شدهاند:
- چیلرها:
- داکت اسپلیت
- کولر گازی: اسپلیتهای دیواری، پرتابل و ایستاده
- روفتاپ پکیج
- فنکوئلها
- هواسازها
- سیستمهای VRF/VRV
مطالب مرتبط:
2- تجهیزات برودتی صنعتی
این تجهیزات برای سرمایش در فرآیندهای صنعتی و نگهداری مواد به کار میروند:
- یخچالهای صنعتی
- تونلهای انجماد سریع (IQF)
- واحدهای سردخانهای
- سردخانههای زیر صفر و بالای صفر
- سردخانههای دارویی و غذایی
3- سیستمهای خانگی و تجاری کوچک
این دسته برای مصارف شخصی و تجاری سبک طراحی شدهاند:
- یخچالهای خانگی و فریزرها
- آبسردکنها
- کولرهای پرتابل
- یخسازهای کوچک و تجاری
4- پمپهای حرارتی (Heat Pumps)
این سیستمها برای گرمایش و سرمایش استفاده میشوند و قابلیت معکوس کردن سیکل تبرید را دارند:
- پمپهای حرارتی هوایی (Air Source)
- پمپهای حرارتی زمینگرمایی (Geothermal)
- پمپهای حرارتی آبی (Water Source)
5- تجهیزات خنککننده فرآیندی
این دستگاهها در صنایع مختلف برای خنک کردن ماشینآلات، مواد اولیه، و محصولات نهایی به کار میروند:
- خنککنندههای صنعتی (Industrial Coolers)
- برجهای خنککننده (Cooling Towers)
- چیلرهای فرآیندی
6- سیستمهای حمل و نقل برودتی
برای نگهداری مواد حساس به دما در طول حمل و نقل:
- کانتینرهای سردخانهای
- واحدهای سرمایشی کامیونها و واگنهای قطار
- هواپیماهای مخصوص حمل مواد حساس
7- تجهیزات ویژه پزشکی و آزمایشگاهی
این سیستمها در محیطهای حساس به دما مورد استفاده قرار میگیرند:
- فریزرهای آزمایشگاهی
- یخچالهای بانک خون
- سیستمهای نگهداری دارو و واکسن
8- سیستمهای تهویه و سرمایش خودرو
- کولر خودرو
- واحدهای سرمایشی کامیونها و وسایل حمل و نقل سنگین
9- سیستمهای تولید انرژی (CHP و CCHP)
در برخی از سیستمهای تولید همزمان برق، حرارت و برودت، از سیکل تبرید استفاده میشود:
- سیستمهای سرمایش جذبی برای نیروگاهها
- سیستمهای برودتی در توربینهای گاز و بخار
10- تجهیزات تفریحی و سرگرمی
- پیستهای یخی مصنوعی
- واحدهای سرمایشی در پارکهای آبی و استخرهای خاص
جمعبندی
این اساس کار چرخه تبرید است: فرآیندی مداوم که شامل فشردهسازی، تراکم، انبساط و تبخیر میشود. اگر سؤالی در مورد عملکرد چرخه تبرید یا اجزای آن دارید، تیم ما آماده است تا به شما کمک کند. ما به مشتریان کمک کردهایم تا بیشترین بهره را از تجهیزات HVAC و سیستمهای تبرید خود ببرند.
